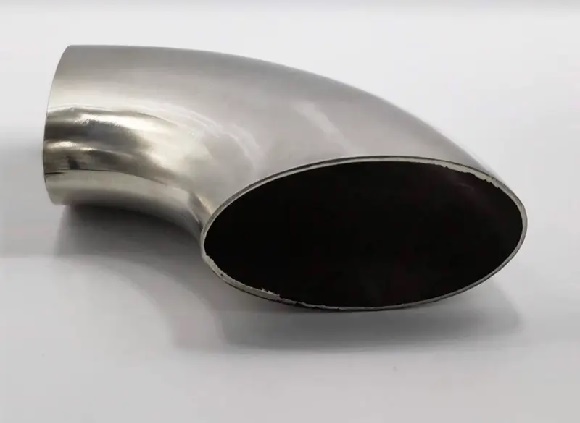

不銹鋼橢圓管怎么做彎

2022-11-14 17:09:28 正佳不銹鋼

不銹鋼橢圓管常用作換熱管、流體輸送、樓梯扶手、護欄浴簾桿，這些用途大多需要做成彎管。而彎管工藝對技術和經驗要求比較高，一旦操作不當，其回彈角度就會很大。雖然所有材質的管道在完成彎管作業后均會產生一定的回彈量，但是技術好的可以把回彈角度控制在1°-3°之間。今天給大家詳細講一下不銹鋼橢圓管怎么做彎：

一、常規彎管操作

1、握住彎管器成型手柄或?qū)澒芷鞴潭ㄔ谂_(tái)鉗上。

2、松開掛鉤，抬起滑塊手柄。

3、將管道放置在成型盤槽中并用掛鉤將其固定在成型盤中。

4、放下滑塊手柄直至掛鉤上的“0”刻度線對準成型盤上的0°位置。

5、繞著成型盤旋轉滑塊手柄直至滑塊上的“0”刻度線對準成型盤上所需的度數。

二、90°到180°彎曲

1、按照上述步驟1-5進行90°的彎曲，當管道已經彎至90°后，旋轉滑塊手柄，將X-Tune轉向機制解鎖。

2、將滑塊手柄繞著滑塊上抬，直到90-180°三角形標記對準掛鉤上的三角形標記。

3、旋轉滑塊手柄，將X-Tune轉向機制調節到鎖定位置。

4、操作滑塊手柄繼續彎管，直到滑塊上的“0”線對準所需的彎曲角度。（兩個手柄將不會交叉）

三、精確彎管【對應其它目標點（管端、彎曲點等）進行測量后的彎曲】

1、 90°彎曲：

①按照離目標點（管端、彎曲點等）所需的距離（X）在管件上進行標記。該距離即是彎角中心位置到目標點的距離。

②將管道放置于彎管器中。如果目標點在記號的左側，則將管件上的標記對準掛鉤上的“L”線。如果目標點在記號的右側，則將管件上的標記對準掛鉤上的“R”線。

③在對齊管件上的標記后，移動掛鉤，讓“0”線對準成型盤上的90度線。

2、45°彎曲：

①按照離目標點（管端、彎曲點等）所需的距離（X）在管件上進行標記。該距離即是弧段中。

②心位置到目標點的距離，將管道放置于彎管器中。將管道上的標記對準滑塊上的45°線，在對齊管件上的標記后，移動掛鉤，讓“0”線對準刻度盤上的45度線。
